La fabrication des volets battants en bois




Nous allons maintenant attaquer la fabrication des volets battants en bois.
Je ne suis pas meunuisier, et le résultat pourra sembler pour certain, un peu léger. Tant pis, le but étant d'avoir des volets qui fonctionnent bien pour un petit budget.

La première étape va être de couper les lames qui vont servir à fabriquer les volets en bois.


photo scie onglet electrique avec gabarit de coupe fabriquer ses volets battant en bois
Pour simplifier la tâche et pour avoir des lames coupées relativement à la même dimension, il vaut mieux se fabriquer une sorte de gabarit de coupe. Pour cela, j'ai fixé la scie électrique à onglet METABO KS216 sur des lambourdes, avec au bout une cale fixée à 810mm de la lame de la scie, ce qui correspond à la hauteur des lames de volets.

Ensuite il suffit juste de faire venir en butée la lame à couper, on abaisse la poignée et ainsi de suite. Pas besoin de mesurer chaque découpe, c'est du travail à la chaine.

fabriquer ses volets battant en bois
Comme je l'indiquais en première page du site, la largeur d'un vantail correspond à 14,45 largeur de lame.
Pour arriver à notre dimension de vantail souhaité de 1012mm, il va falloir travailler sur chaque lame extérieure du vantail. Pourquoi ?

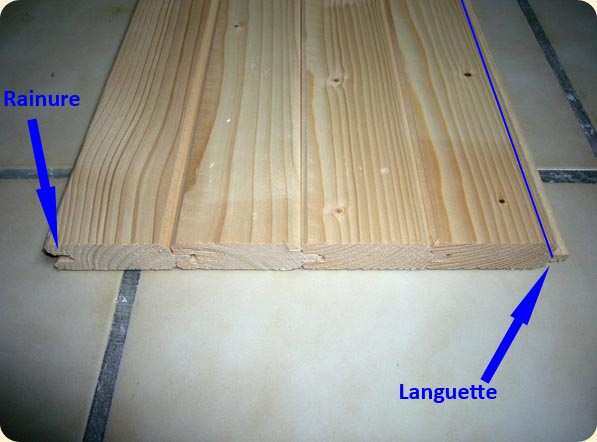

Les lames étant pourvues d'une languette d'un coté et de l'autre d'une rainure, il va falloir supprimer, pour les lames extérieures, ces deux choses.

En admettant que le coté extérieur du vantail, coté gond, soit celui avec la languette, il faut couper à ras avec la scie circulaire (trait bleu), puis mettre soit un coup de rabot électrique, soit un coup de ponçeuse électrique. Au final la tranche de la lame sera droite, lisse et propre.

fabriquer ses volets battant en bois

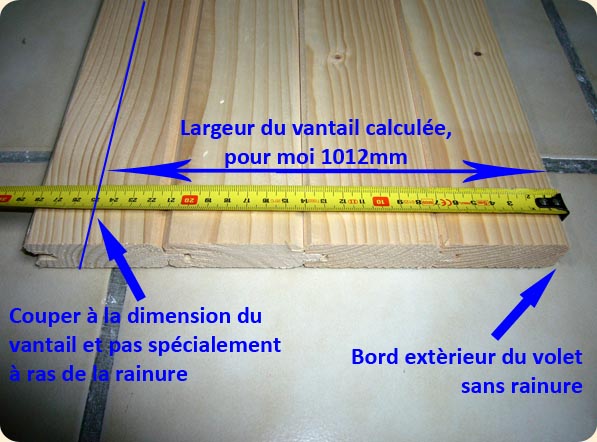

Il faut maintenant faire la même chose coté milieu du volet pour la rainure.
Par contre il ne faut pas couper n'importe où. Il faut mesurer en partant de la coupe précédente de la rainure, pour au final avoir 1012mm.
Un coup de scie circulaire, puis ponçeuse et/ou rabot. Ensuite faire la même chose avec l'autre vantail.
Pour vérifier, mettez toutes les lames cote à cote tout en laissant environ 5mm au milieu, puis mesurez l'ensemble. La dimension totale doit correspondre à ce que vous aviez au début, dans mon cas 2030mm.
fabriquer ses volets battant en bois
Les volets sont coupés à la bonne dimension, on va passer à la mise en place de la barre à Z.

Il faut définir à quelle hauteur vont être mises les barre horizontales. Dans mon cas je me suis basé sur 58mm du haut du volet. J'ai choisi cette hauteur en fonction du rendu lors de la pose à blanc, à vous de voir pour que l'ensemble soit esthétique.
fabriquer ses volets battant en bois
La barre à Z supérieur est maintenant en place, à 58mm du haut du volet. Il faut maintenant couper la deuxième barre à Z qui ira en bas, aussi à 58mm du bord.
Pour la largeur, elle fait 20mm de moins que la largeur du vantail, soit 992mm dans mon cas.
fabriquer ses volets battant en bois
Le plus simple étant fait, il faut maintenant faire la barre à Z en diagonale, et là c'est, comme on dit, une autre paire de manche...
Pour cela, j'y suis allé un peu "au pif", sans rapporteur d'angle, mais au final si on est assez soigneux et précis, le rendu est correct.

Sur notre vantail, il y a les barres hautes et basses mises en position. J'ai pris la barre à Z qui doit être posée en diagonale, je l'ai mise par dessus et j'ai tracé un trait en longeant une barre horizontale.
Il faut faire la même chose pour la coupe oblique du bas.
fabriquer ses volets battant en bois

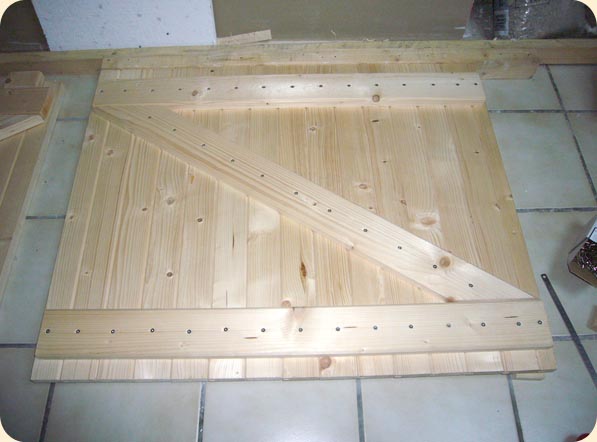

Une fois les trois barres à Z coupées, il va falloir les fixer aux lames de volets.
Vu que les volets sont amenés à être exposés à l'eau et à l'humidité, il faut prendre des vis inox. Pour cette fabrication de volets, je me suis servi de vis inox 4 x 45mm en torx.

Il faut tracer un trait au centre de chaque barre, puis lorsque le trait arrive perpendicullairement au centre d'une lame, mettre un coup de fraise afin de noyer la tête de vis.
Les puristes pourront mettre de la pâte à bois afin de cacher les têtes de vis.
Suite à cemontage, vous pouvez prendre vos deux vantaux et faire un pose à blanc dans le tableau histoire de voir si il n'y a pas quelque chose qui cloche.
fabriquer ses volets battant en bois

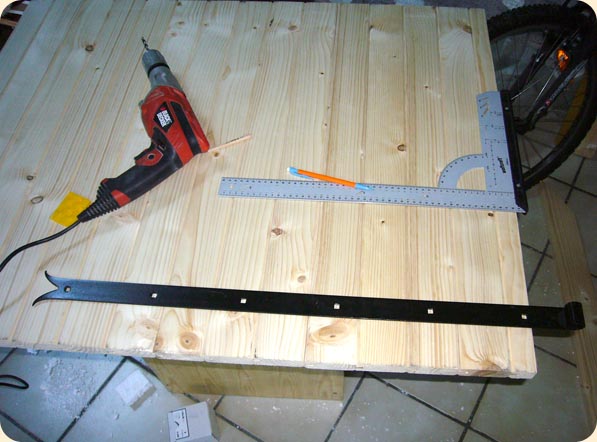

On peux maintenant passer au montage des pentures.
Elles seront placées au milieu de l'axe central des barres à Z horizontale, mais pas du même coté. Il faut les placer aussi en fonction de vos futurs gonds, à savoir, l'axe plus ou moins rapproché du bord du volet.

Une fois cet espace défini, on pose la penture, un perçage au diamètre correspondant au diamètre de la vis. Ensuite, après avoir mis la vis sans la serrer, on ajuste la position de la penture et on fait tous les perçages restants, puis rondelle et écrou.
fabriquer ses volets battant en bois
Voilà, les pentures sont en place, nous allons pouvoir passer à la pose des volets battants en bois.

Il faudra protéger les volets des intempéries, mais cela se fera après la pose car la manipulation et le calage des volets risquent d'abîmer la peinture ou la lasure.
